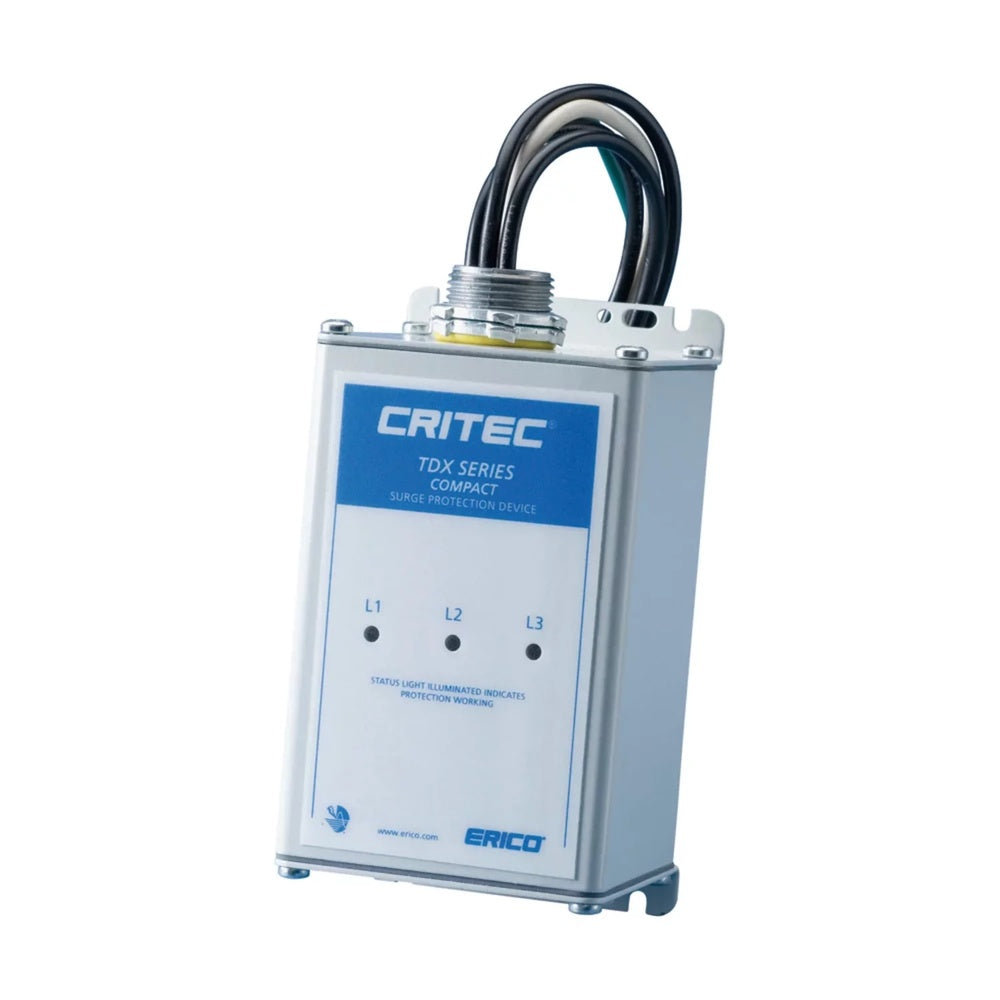

SUP 3F 100KA TDX100C277/480 / TDX100S277/480

Características principales"Características Principales
Capacidad de Supresión:
-Máxima corriente de descarga (Imax): 100 kA por fase (onda 8/20 µs).
-Corriente nominal (In): 20 kA (UL) / 40 kA (IEC) (onda 8/20 µs).
-Corriente de impulso (Iimp): 12.5 kA por modo (onda 10/350 µs).

Tensiones:
-Tensión nominal (Un): 277/480 V (3 fases, 4 hilos tierra).
-Tensión máxima continua (Uc): 320/550 V.
-Tensión de bloqueo (Stand-off): 480/831 V.
-Frecuencia: 50 - 60 Hz.

Niveles de Protección (VPR):
- L-N: 1200 V @ 3 kA / 1800 V @ 20 kA.
- Modos protegidos: L-N, L-PE, N-PE.

Diseño y Montaje:
-Material de la carcasa: Metal.
-Protección ambiental: IP65, NEMA® 4 (resistente a la intemperie).
-Montaje: Boquilla recta de 3/4".
-Dimensiones: 84 mm (ancho) x 153 mm (alto) x 78 mm (profundidad).

Tecnología y Monitorización:
-Tecnología TD con desconexión térmica y fusibles de sobrecorriente.
-Indicador LED de estado y contactos remotos sin voltaje.

Conexiones:
-Longitud de cables: 762 mm (fases) / 914 mm (tierra).
-Sección de cables: 5.26 mm².

Aplicaciones Recomendadas
-Paneles de distribución principal en entornos industriales/comerciales.
-Protección contra sobretensiones en sistemas trifásicos (ANSI/IEEE C62.41.2, Escenario II)."
