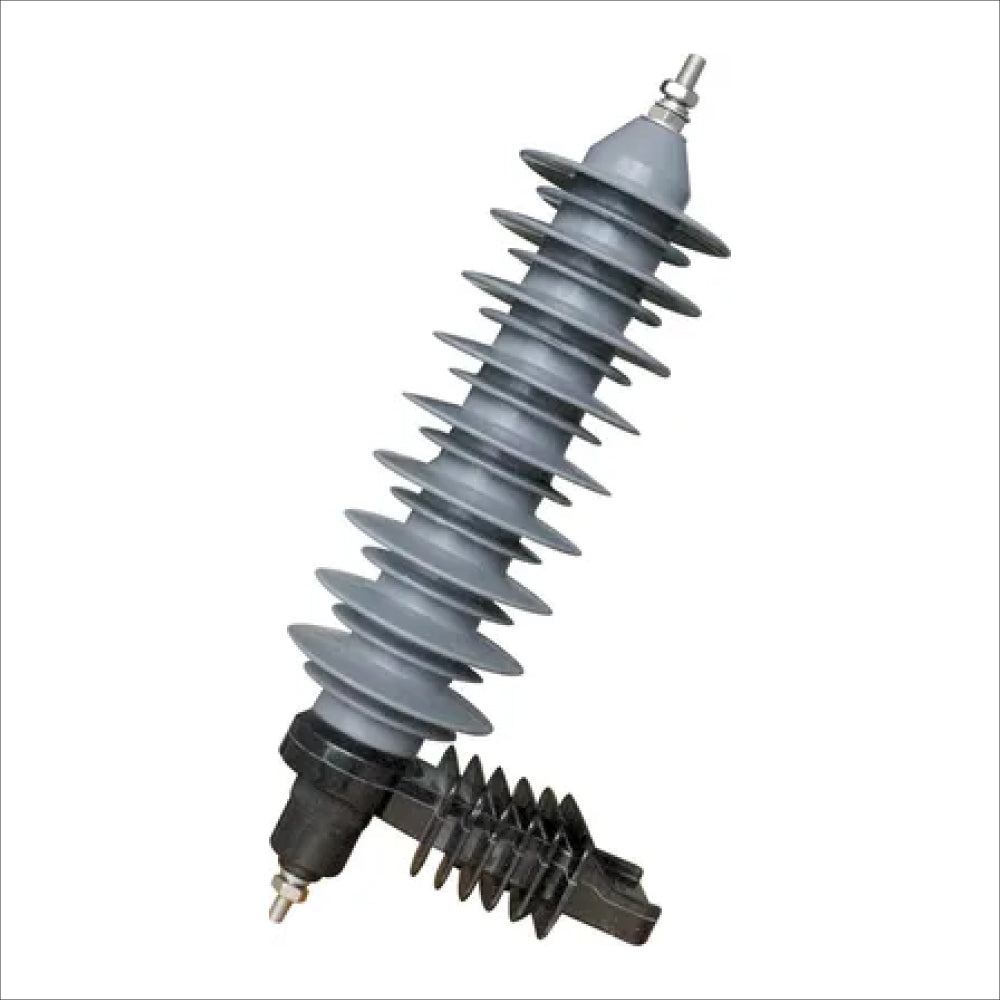

PARARRAYO POLIMERICO 34.5KV YH10W-27

Características principales"Características Principales
+Especificaciones Eléctricas:
-Tensión nominal (MOA Rated Voltage): 27 kV (rms)
-Tensión máxima de operación continua (MCOV): 22 kV (rms)
-Corriente nominal de descarga (8/20 µs): 10 kA
+Resistencia a impulsos:
-Impulso de rayo (1/4 µs): 92 kV (cresta)
-Impulso de conmutación (30/60 µs): 69.8 kV (cresta)
+Capacidad de corriente:
-Impulso rectangular (2 ms): 250 A (cresta)
-Impulso alto (4/10 µs): 100 kA (cresta)
+Construcción:
-Cubierta: Polimérica (aleación ESP de caucho)
-Componentes internos: Varistores de óxido metálico, terminales de acero inoxidable
-Sellado: Epoxi-fibra de vidrio e interfaz de silicona
+Aplicaciones Recomendadas
-Subestaciones eléctricas
-Líneas de transmisión y distribución
-Protección de equipos críticos en entornos industriales
+Ventajas Clave
-Alta capacidad de descarga (10 kA nominal)
-Diseño sin huecos para mayor confiabilidad
-Resistente a condiciones ambientales severas
-Múltiples opciones de montaje para adaptarse a diferentes configuraciones
+Instalación y Configuración
-Montaje típico: Utilizar soportes NEMA o estándar (ver Figuras 3 y 4 del documento)
-Conexiones: Terminales de estudio de acero inoxidable para conexión a línea y tierra"
