CABLE XLPE-TR, COBRE , #2 AWG, 15KV , 100% AISL, FULL NEUTRO CONCENTRICO , PEBD, ICEA S-94-649, NORMA: ENSA, COD: FF61

Características principales"-Referencia VIAKON: FF61
-Tipo de Cable: TR-XLPE con pantalla completa de cobre
-Calibre: 2 AWG
-Voltaje de Operación: 15 kV
-Nivel de Aislamiento: 100%
-Normas: ICEA 5-94-649, ENSA NO.MA.08.09

1. Datos Generales
-Capacitancia: 0.1514 µF/km
-Radio de Curvatura Mínimo: 299 mm
-Presión Lateral Máxima: 450 kg/m
-Diámetro Exterior: 24.9 mm
-Peso Aproximado: 1.02 kg/m
Temperaturas Máximas:
-Operación normal: 90°C
-Sobrecarga: 130°C
-Cortocircuito (1 seg): 250°C
Tensión de Halado:
-Conductor: 240 kg
-Chaqueta: 454 kg

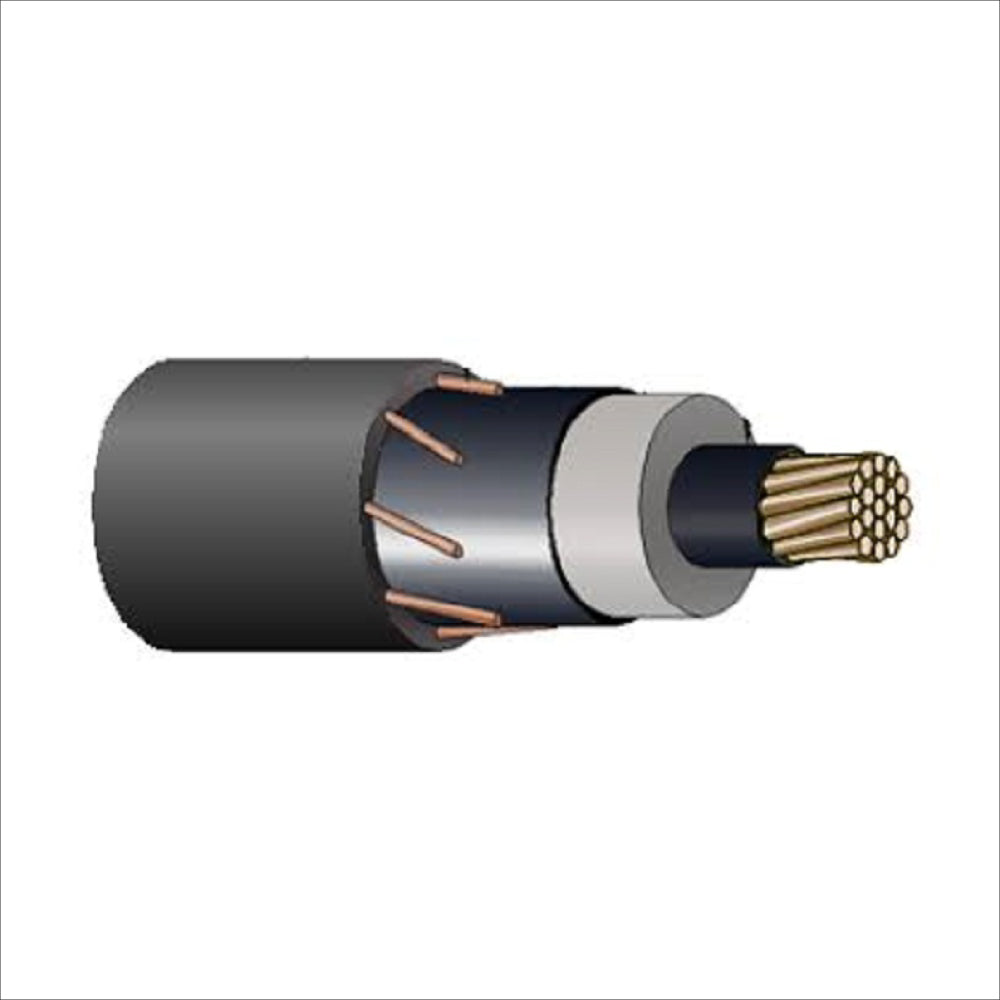

2. Estructura del Cable
Conductor
-Material: Cobre (Clase B, compactado)
-Área Transversal: 33.62 mm²
-Número de Hilos: 7
-Diámetro: 6.81 mm
-Resistencia CD (20°C): 0.522 O/km
-Protección contra Humedad: Hilos bloqueadores

Semiconductor del Conductor
-Material: XLPE semiconductor
-Espesor: 0.432 mm
-Diámetro sobre Capa Semiconductora: 7.67 mm

Aislamiento Principal
-Material: TR-XLPE (Polietileno reticulado termoestable)
-Espesor: 4.45 mm
-Diámetro sobre Aislamiento: 16.56 mm

Semiconductor del Aislamiento
-Material: XLPE semiconductor
-Espesor: 0.86 mm
-Diámetro sobre Capa Semiconductora: 18.29 mm

Pantalla Metálica
-Material: Cobre (10 hilos helicoidales, calibre 12 AWG)
-Diámetro de Hilos: 2.05 mm
-Tipo de Pantalla: Full Neutral (Neutro completo)
-Diámetro sobre Pantalla: 22.39 mm

Cubierta Externa
-Material: Polietileno de Baja Densidad (PEBD)
-Espesor: ±1.58 mm
-Color: Negro
-Diámetro Final: 25.80 mm"
