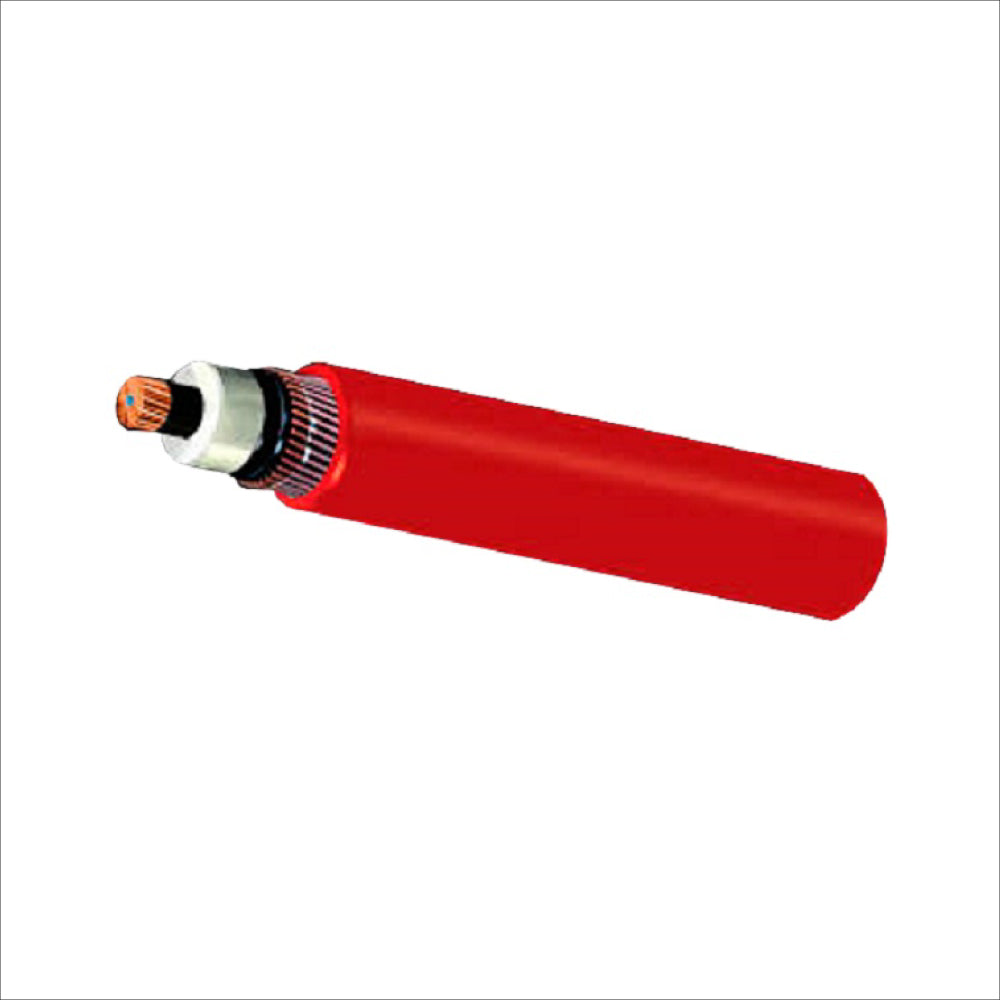

CABLE XLPE-TR, ALUMINIO , 1/0 AWG, 35KV , 100% AISL, FULL NEUTRO CONCENTRICO , PEBD, ICEA S-94-649, NORMA: NATURGY, COD: AZF6

Características principales"Datos Generales:
-Calibre del Conductor: 1/0 AWG (Aluminio)
-Voltaje de Operación: 35 kV
-Nivel de Aislamiento: 100%
-Temperaturas Máximas:
-Operación normal: 90°C
-Sobrecarga: 130°C
-Cortocircuito (1 seg): 250°C
-Capacitancia: 0.1107 µF/km
-Radio de Curvatura Mínimo: 464 mm
-Presión Lateral Máxima: 450 kg/mt
-Tensión Máxima de Halado:
-Conductor: 287 kg
-Chaqueta: 454 kg
-Diámetro Exterior del Cable: 38.7 mm
-Peso Aproximado: 1.31 kg/mt

Estructura del Cable:
1. Conductor
-Material: Aluminio (Clase B, compactado)
-Área Transversal: 53.48 mm²
-Número de Hilos: 19
-Diámetro del Conductor: 8.53 mm
-Resistencia CD (20°C): 0.538 O/km
-Bloqueo de Humedad: Cintas bloqueadoras

2. Semiconductor del Conductor
-Material: XLPE semiconductor
-Espesor: 0.432 mm
-Diámetro sobre Capa Semiconductora: 9.40 mm

3. Aislamiento Principal
-Material: XLPE-TR (Polietileno reticulado termoestable)
-Espesor: 8.76 mm
-Diámetro sobre Aislamiento: 26.92 mm

4. Semiconductor del Aislamiento
-Material: XLPE semiconductor
-Espesor: 1.14 mm
-Diámetro sobre Capa Semiconductora: 29.21 mm

5. Pantalla Metálica (Neutro Concéntrico)
-Material: Cobre (16 hilos helicoidales, calibre 14 AWG)
-Diámetro de Hilos: 1.63 mm
-Bloqueo de Humedad: Cintas de 0.25 mm
-Diámetro sobre Pantalla: 34.68 mm

6. Cubierta Externa
-Material: Poliolefina PEBD (Polietileno de baja densidad)
-Tipo: A tubo
-Espesor: 2.03 mm
-Color: Rojo
-Diámetro Final: 38.74 mm"
