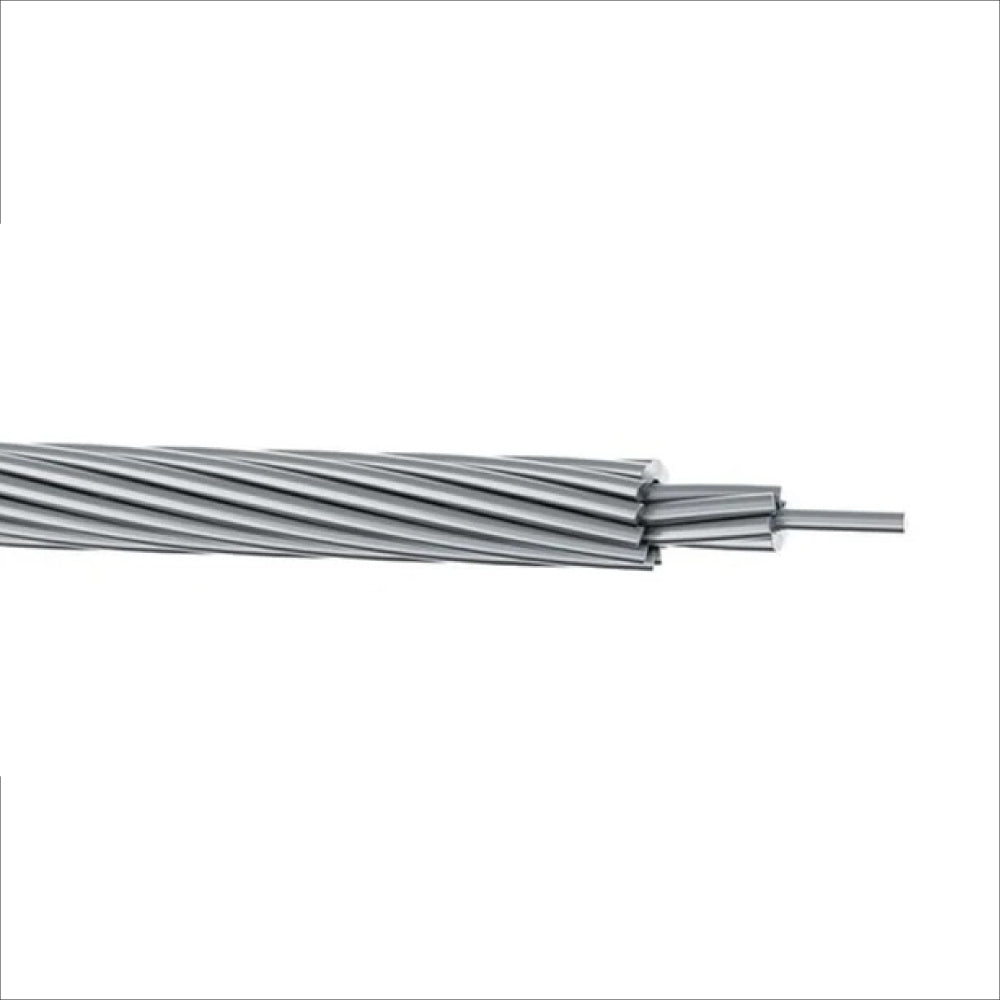

CABLE RAVEN, ACSR, DESNUDO, ALUMINIO 1350, 1/0 AWG, 6 HILOS , ASTM B-232 / B-230 / B498, LINEAS AEREAS

Características principales"-Fabricante: ViaKON (Conductores Monterrey)
-Designación: RAVEN
-Tipo de Cable: ACSR (Aluminum Conductor Steel Reinforced)
-Calibre: 1/0 AWG
-Normas: ASTM B-232, ASTM B-230, ASTM B-498

1. Configuración del Conductor
-Hilos de Aluminio: 6 hilos (aleación 1350-H19)
-Diámetro hilos aluminio: 3.37 mm
-Alma de Acero: 1 hilo galvanizado
-Diámetro alma acero: 3.37 mm

2. Dimensiones y Pesos
-Área transversal total: 53.48 mm²
-Diámetro nominal total: 10.11 mm
-Peso aproximado: 216.2 kg/km

3. Propiedades Eléctricas
-Resistencia CD (20°C): 0.535 O/km
-Capacidad de corriente (75°C): 240 A
-Calibre equivalente en cobre: 2 AWG

4. Propiedades Mecánicas
-Carga de ruptura: 1,986 kg (19.47 kN)
-Temperatura máxima operación: 75°C (según condiciones estándar)

Aplicaciones Principales
-Líneas aéreas de transmisión y subtransmisión
-Instalaciones que requieren alta resistencia mecánica
-Proyectos con grandes distancias entre apoyos

Ventajas Clave
-Combinación óptima de conductividad (aluminio) y resistencia (acero)
-Menor peso que conductores equivalentes en cobre
-Resistencia a condiciones ambientales adversas"
